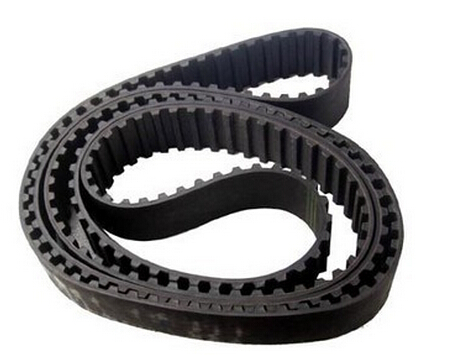

同步帶由強力層、帶背 、帶齒和包布崖組成。

(1)同步帶的結構設計之強力層的選擇。

由于玻璃纖維彈性模量高、斷裂伸長率低、耐疲勞性能好，因此成為同步帶強力層的較理 想材料。國外 同步帶強力層也多采用玻璃纖維線繩。近年來．芳綸 以其高模量、高強度和低密度等特點
成為可能代替玻璃纖維的一種新材料，然而芳綸的線膨脹系數為負值，正好與帶輪材 質的線膨脹系數相反 ；芳綸困濕度引起 的尺寸變 化也 比玻璃纖維大，無法保證 同步帶節距 的穩定 ；軟質芳綸線繩切割后易分散起毛，硬 質芳綸線繩 的柔韌性 又較差，因此芳綸在同步帶中的應用尚在試驗階段經考察發現，國產玻璃纖維的強度較低 (約為進口產品的 1／2)，斷裂伸 長率較大，又無線繩 抽

出力控制指標，且規格不全，直徑公 差過大，表面粗糙，有明顯的顆粒狀膠疙瘩，因此還是選用 』，英國進口產品 。

據 日本專利介紹，線繩直徑與包布厚度之 比小于 1 8 或大于 5 0 都 易發生跳齒 ，而當此 比例在 l 8 ～5．0，特別是在 2 0 ～2 4 時，線繩 的早期疲勞、掉齒和跳齒均可得到有效防止，本工作中選取線繩直徑為 1．0 或 1，4 m m 。

(2 )同步帶的結構設計之包布材料的選擇

包布的主要作用是保護帶齒和強力層，提高帶齒的抗剪切和耐磨性 能，減少帶 齒表面的摩擦因數，降低噪聲，提高傳動效率。因此要求包布材料具有較好的強度和耐磨性并能承受較強的剪切作用，還要保證縱向有 100％～150 ％的斷裂伸長率，并可耐 160 ℃以上的硫化溫度。尼龍的強度和耐磨性均較好，斷裂伸長率 大于滌綸 ，耐熱性優于氨綸(可達 200 ℃ )，可滿足同步帶包布材料的要求。經性能比較，選用了德國進口的高彈性尼龍布。
