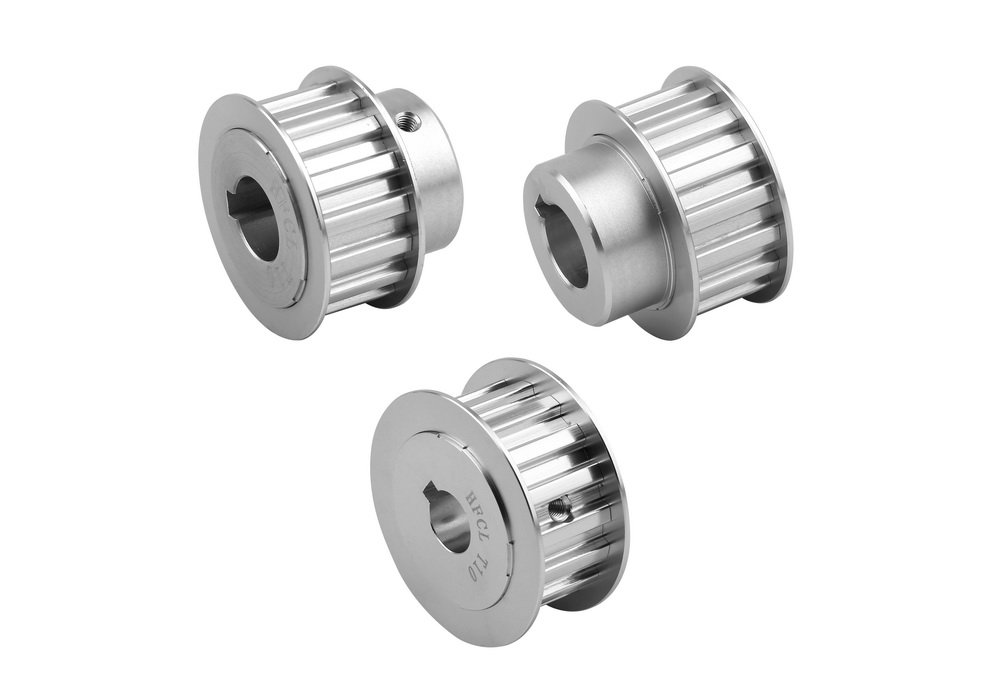

T10型號同步帶輪尺寸表_同步帶
T10同步帶輪尺寸表（節距=10.00mm）
|
規格 |
齒數 |
節徑d |
外徑do |
檔邊直徑df |
檔邊內徑db |
檔邊厚度h |
|
12-T10 |
12 |
38.2 |
36.35 |
40 |
27 |
1 |
|
13-T10 |
13 |
41.38 |
39.53 |
49 |
29 |
1 |
|
14-T10 |
14 |
44.56 |
42.71 |
49 |
29 |
1 |
|
15-T10 |
15 |
47.75 |
45.9 |
51 |
36 |
1 |
|
16-T10 |
16 |
50.93 |
49.08 |
54 |
39 |
1 |
|
17-T10 |
17 |
54.11 |
52.26 |
61 |
45 |
1.5 |
|
18-T10 |
18 |
57.3 |
55.45 |
61 |
45 |
1.5 |
|
19-T10 |
19 |
60.48 |
58.63 |
64 |
48 |
1.5 |
|
20-T10 |
20 |
63.66 |
61.81 |
68 |
52 |
1.5 |
|
21-T10 |
21 |
66.85 |
65 |
75 |
55 |
1.5 |
|
22-T10 |
22 |
70.03 |
68.18 |
75 |
55 |
1.5 |
|
23-T10 |
23 |
73.21 |
71.36 |
80 |
60 |
1.5 |
|
24-T10 |
24 |
76.39 |
74.54 |
82 |
64 |
1.5 |
|
25-T10 |
25 |
79.58 |
77.73 |
|
|
|
|
26-T10 |
26 |
82.76 |
80.91 |
90 |
70 |
1.5 |
|
27-T10 |
27 |
85.94 |
84.09 |
90 |
70 |
1.5 |
|
28-T10 |
28 |
89.13 |
87.28 |
98 |
78 |
1.5 |
|
29-T10 |
29 |
92.31 |
90.46 |
98 |
78 |
1.5 |
|
30-T10 |
30 |
95.49 |
93.64 |
102 |
83 |
1.5 |
|
32-T10 |
32 |
101.86 |
100.01 |
106 |
88 |
1.5 |
|
34-T10 |
34 |
108.23 |
106.38 |
115 |
95 |
1.5 |
|
36-T10 |
36 |
114.59 |
112.74 |
123 |
103 |
1.5 |
|
38-T10 |
38 |
120.96 |
119.11 |
131 |
111 |
1.5 |
|
40-T10 |
40 |
127.32 |
125.47 |
131 |
111 |
1.5 |
|
42-T10 |
42 |
133.67 |
131.84 |
138 |
118 |
1.5 |
|
44-T10 |
44 |
140.06 |
138.21 |
146 |
126 |
1.5 |
|
46-T10 |
46 |
146.42 |
144.57 |
153 |
133 |
1.5 |
|
48-T10 |
48 |
152.79 |
150.94 |
|
|
|
|
50-T10 |
50 |
159.15 |
157.3 |
|
|
|
|
60-T10 |
60 |
190.99 |
189.14 |
|
|
|
熱門點擊：同步帶輪帶系列 同步帶、同步帶輪選型圖 同步帶輪計算公式
在保證同步帶輪與所選同步皮帶在齒形上100%吻合的基礎上，我們能夠根據客戶提供的圖紙生產出各式各樣滿足戶需要的同步帶輪型號規格。而且我們在這方面會有經驗豐富的工程師來跟進整個過程，如發現圖紙有不合理的地方會在生產前向客戶及時地反映，并提出改善方案，務求使客戶省心。
