圓弧齒同步帶輪齒規格型號尺寸

HTD同步帶輪齒規格型號尺寸

節距型號 節距 齒高 底圓半徑 齒槽寬 齒頂圓半徑 齒形角 Type pb ht R S r angle 3M 3 1.28 0.91 1.9 0.3 ≈14° 5M 5 2.16 0.56 3.25 0.48 ≈14° 8M 8 3.54 2.57 5.35 0.8 ≈14° 14M 14 6.2 4.65 9.8 1.4 ≈14°

T型齒同步帶輪規格齒型號尺寸

齒距代號 形狀type 形狀type y rb rt 2a SE N SE N grad br br hg hg D偏差 偏差 偏差 mix ±.15° max 偏差 T2.5 1.75 0.05 1.83 0.05 0.75 0.05 1 25 0.2 0.3 0.05 0.6 0 0 0 0 T5 2.96 0.05 3.32 0.05 1.25 0.05 1.95 25 0.4 0.6 0.05 1 0 0 0 0 T10 6.02 0.1 6.57 0.1 2.6 0.1 3.4 25 0.6 0.8 0.1 2 0 0 0 0 T20 11.65 0.15 12.6 0.15 5.2 0.13 6 25 0.8 1.2 0.1 3 0 0 0 0

同步齒輪直邊齒形規格尺寸和公差

節線代號 bw hg Ψ+1.5° rb rt 2δ type MXL 0.84±0.05 0.69 20 0.35 0.13 0.508 XXL 1.14±0.05 0.84 25 0.35 0.3 0.508 XL 1.32±0.05 1.65 25 0.41 0.64 0.508 L 3.05±0.10 2.67 20 1.19 1.17 0.762 H 4.19±0.13 3.05 20 1.6 1.6 1.372 XH 7.90±0.15 7.14 20 1.98 2.39 2.794 XXH 12.17±0.18 10.31 20 3.96 3.18 3.048

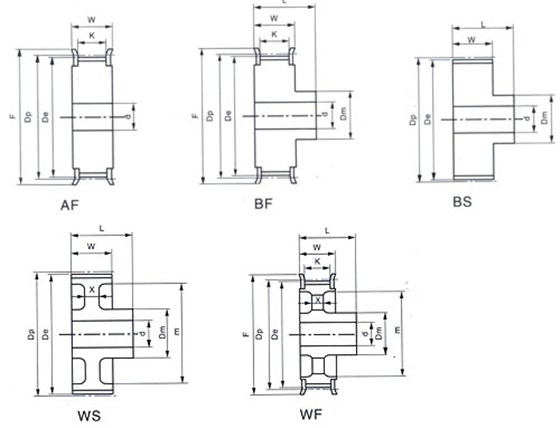

同步帶輪基本結構型號圖

P=節距是在帶輪或同步帶中心節線上測得相鄰兩個齒的距離 Z=帶輪齒數 Dp=帶輪的節圓直徑，可以從以下公式推得出： De=帶輪實際外圓直徑 De=Dp-2K Dm=帶輪臺肩直徑 d=帶輪內孔直徑 w=帶輪齒部寬度 L=帶輪總寬度（包括臺肩長度） 同步帶輪材料：鋼、鑄件、鋁合金

本文由深圳市合發齒輪機械有限公司，合發齒輪17年只做一件事精密齒輪制造—同步帶輪—同步帶，生產廠家標準件大量庫存當天發貨價格優質保障，集研發.生產.服務一體化，
