同步帶、三角帶廣泛地應用于各種紡織機械中。皮帶在長時間受力的工作狀態下容易被拉伸變長，并且皮帶在傳遞動力載荷的時候與金屬件(同步帶輪、三角帶輪、圓柱面緊輪等) 之間存在著不同程度 的摩擦， 工作一定時間之后也容易損壞， 在紡織機械 中屬于易損件， 所以皮帶的張緊和更換在紡織廠也 是屬于比較頻繁的工作。下面探討一種工裝用于偏 心張緊輪來提高同步帶的張緊力和工作效率。張緊裝 置示意圖 1 ， 張緊裝置結構圖 2 。

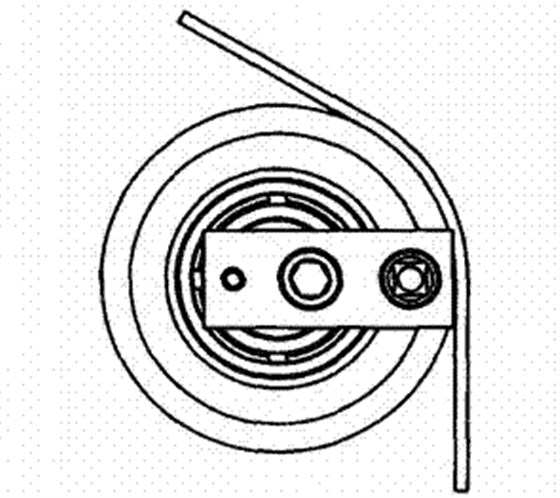

圖1 張緊裝置示意圖
工作原理：當同步帶工作一定時間之后變得松弛，或者同步帶損壞之后需要更換并張緊時，先將螺釘( 6 ) 松開； 然后將螺釘( 6 ) 的頭部插入工裝( 2 ) 的孔 2中， 將銷釘( 5 ) 插 人工裝( 2 ) 的孔 1中( 如圖 2 所示) ； 在 工裝( 2 ) 指示的接扭矩扳手或工具的位置( 如圖2所 示) 插人工具， 使工裝( 2 ) 繞著螺釘( 6 ) 的頭部順時針 旋轉， 實現對同步帶的張緊； 達到要求的張緊力之后， 移走工裝 ， 將螺釘( 6 ) 擰緊。
1 ．同步帶， 2 ．工裝， 3 ． 偏心軸， 4 ．漲緊同步帶輪， 5 ． 銷釘， 6 ．螺釘， 7 ．軸承

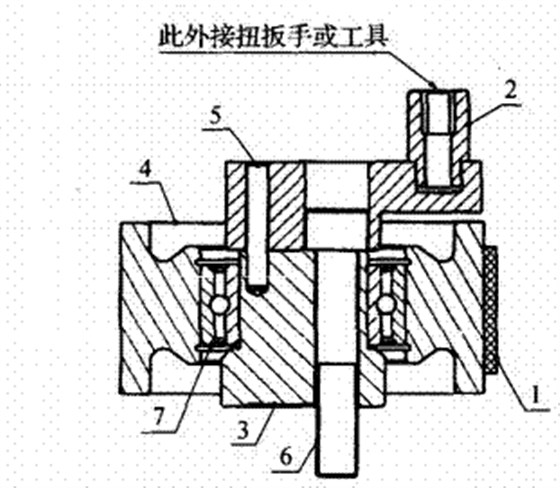

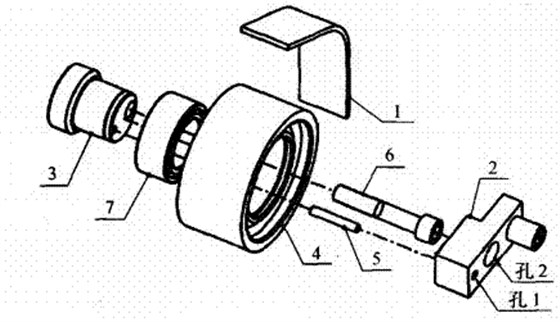

圖2張緊裝置結構圖
