多個同步輪配套使用時怎么計算同步帶周長

用AutoCAD計算同步帶周長:

動帶用于傳遞動力和運動,是機械傳動中重要的傳動形式,在各種機械裝備中使用相當普遍。有時候筆者在工作中需要得到傳動帶的具體長度,怎么辦,計算?太麻煩!我們試著用AutoCAD做一做看。

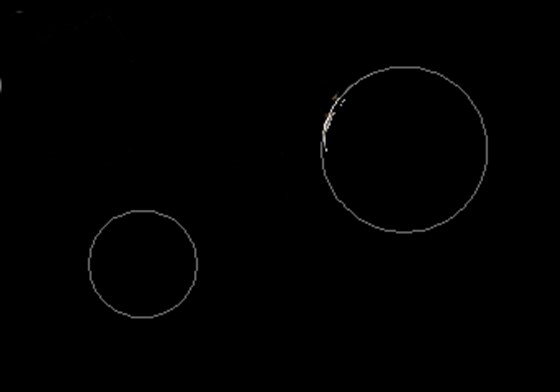

打開一個新的CAD文件,根據傳動輪的大小、位置在圖中畫兩個圓來代表傳動輪


同步帶計算1

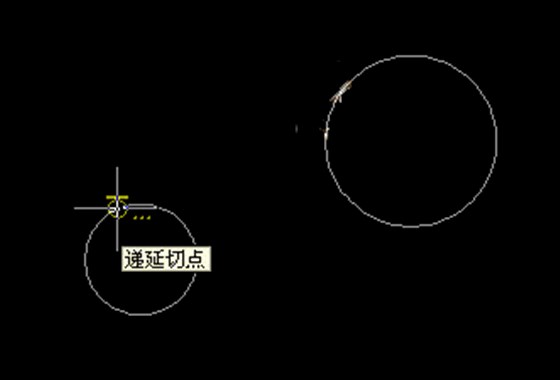

因為傳動帶纏繞在傳動輪上可以近似的看作是兩條切線段,我們使用直線命令來做它,輸入L(LINE)回車確認,命令行提示“LINE 指定第一點:”,再輸入TAN(相切)命令確認,命令行提示“TAN 到”,使用鼠標在其中一個圓上選擇第一點。


同步帶節線長計算1

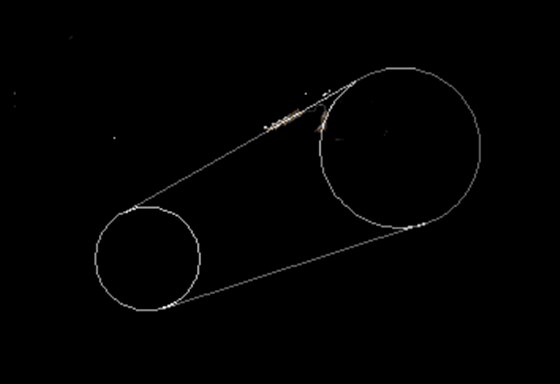

再用TAN(相切)命令在第二個圓上找到另一個切點完成第一條切線段。重復上面的直線命令畫出第二個相切線段。


同步帶長度計算

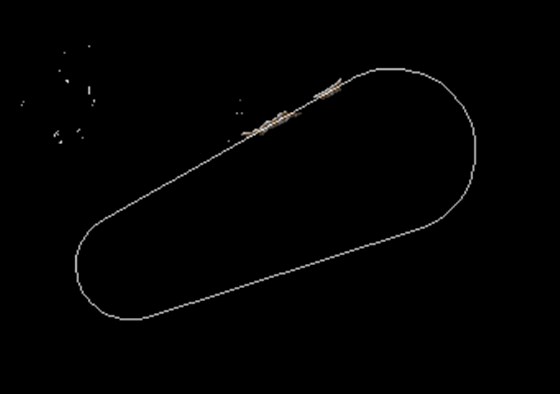

現在我們把非傳動帶部分用修剪(TRIM)命令剪除,輸入TR——回車——回車,用鼠標剪除在兩條切線段中間的兩段圓弧,好了,大功告成了一大半啦,量出下圖中的總線長就可以得到傳動帶的長度了:


同步帶設計計算

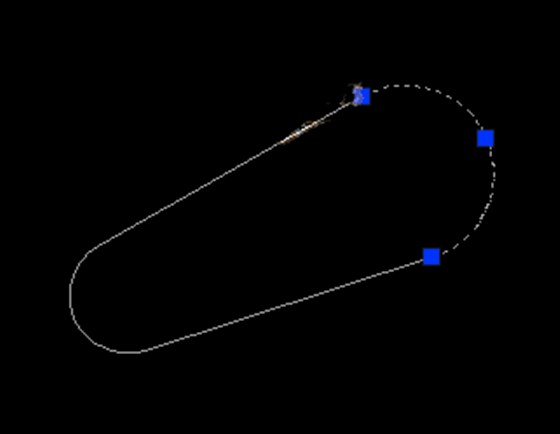

用鼠標選中其中一段圓弧,使用Ctrl 1打開“對象特性管理器”,記錄圓弧長度。


傳動帶長度計算
傳動帶計算長度

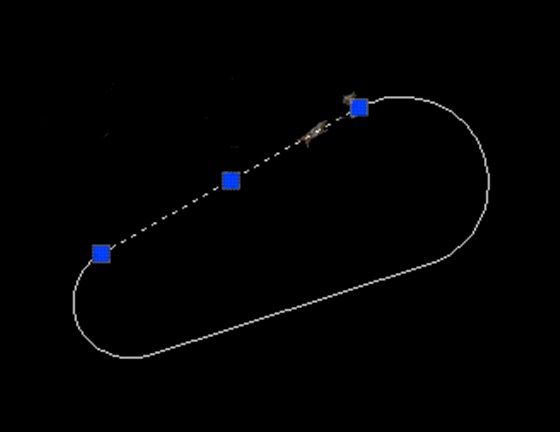

用同樣的方法記錄下另一段圓弧長度與兩條切線段長度。


傳動帶節線長計算
同步帶計算
